Máy Đo 3D GOM – Công Nghệ Quét Quang Học Chính Xác Cao

1. Máy đo 3D GOM là gì?

Máy đo 3D GOM là dòng thiết bị đo kiểm quang học hiện đại sử dụng công nghệ quét ánh sáng xanh (Blue Light Technology) hoặc quét laser để thu thập dữ liệu bề mặt vật thể và tạo ra mô hình 3D chính xác. GOM là thương hiệu hàng đầu của Đức chuyên về các hệ thống đo lường 3D, được sử dụng rộng rãi trong kiểm tra chất lượng, thiết kế ngược, phân tích biến dạng và đo kiểm công nghiệp.

2. Nguyên lý hoạt động của máy đo 3D GOM

Máy đo GOM hoạt động dựa trên nguyên lý quang học phi tiếp xúc, sử dụng hệ thống camera độ phân giải cao để quét và thu thập dữ liệu bề mặt vật thể. Quá trình đo diễn ra theo các bước:

1. Máy chiếu ánh sáng xanh hoặc laser lên bề mặt vật thể.

2. Camera ghi lại các mẫu ánh sáng phản xạ, tạo ra dữ liệu điểm 3D (point cloud).

3. Phần mềm xử lý dữ liệu và tạo mô hình số hóa (mesh 3D).

4. Phân tích sai lệch so với bản vẽ CAD, đo kích thước và kiểm tra hình dạng.

3. Các dòng máy đo 3D GOM phổ biến

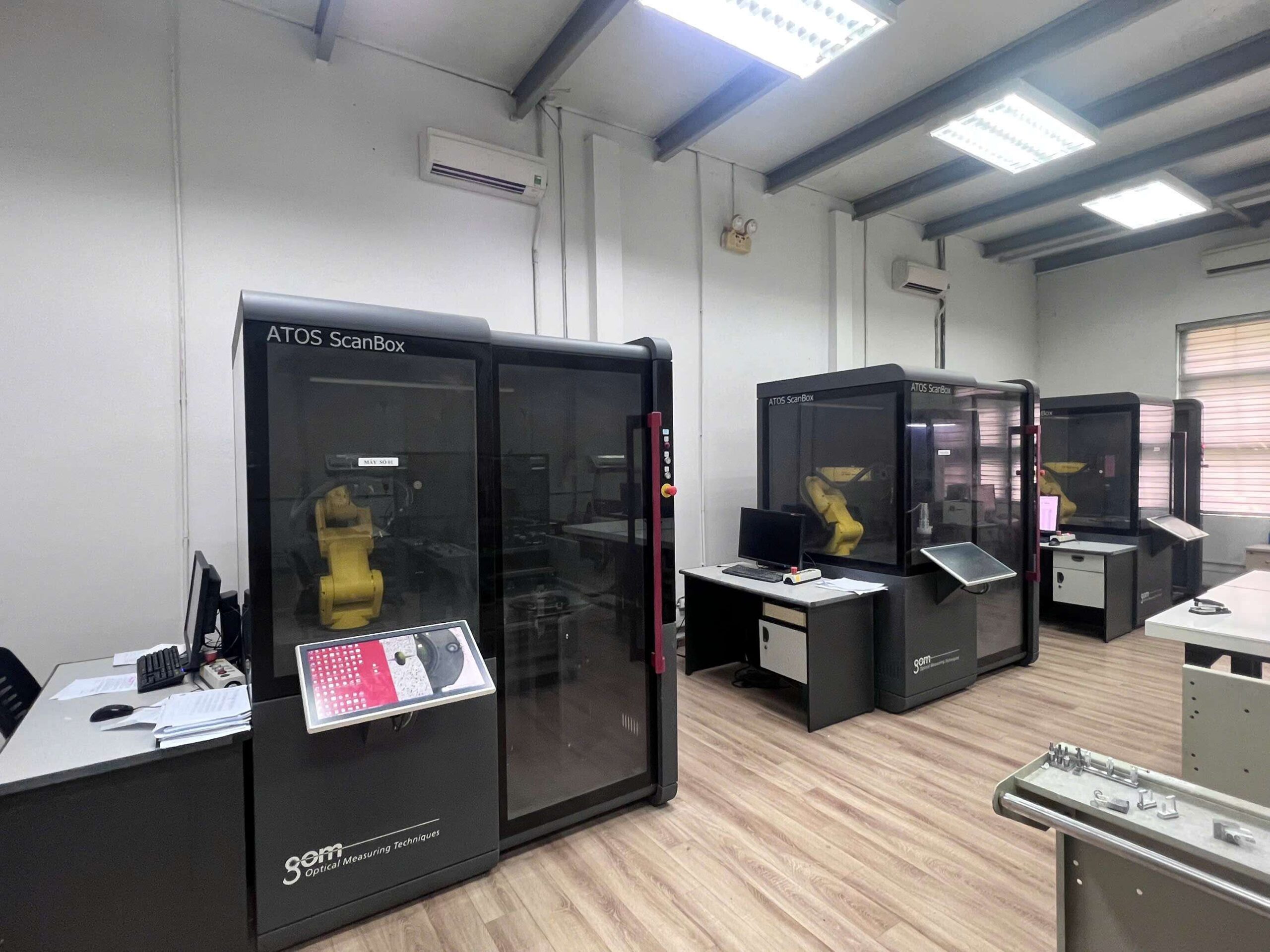

• GOM ATOS: Hệ thống quét 3D chính xác cao, phù hợp cho kiểm tra chất lượng sản phẩm công nghiệp.

• GOM Scan 1: Máy quét 3D nhỏ gọn, thích hợp cho ứng dụng thiết kế ngược và nghiên cứu.

• GOM Tritop: Hệ thống đo 3D di động, sử dụng camera chụp ảnh để phân tích hình dạng.

• GOM ARGUS: Dùng để đo biến dạng tấm kim loại trong ngành dập nguội và gia công tấm.

4. Ứng dụng của máy đo 3D GOM

Máy đo GOM được sử dụng rộng rãi trong các ngành công nghiệp:

• Kiểm tra chất lượng sản phẩm: So sánh với bản vẽ CAD để phát hiện sai lệch.

• Thiết kế ngược (Reverse Engineering): Tạo mô hình 3D từ sản phẩm có sẵn.

• Phân tích biến dạng vật liệu: Đánh giá độ co ngót, biến dạng của kim loại, nhựa.

• Kiểm tra khuôn mẫu và chi tiết gia công: Đánh giá độ chính xác sau quá trình gia công.

• Ngành ô tô, hàng không, cơ khí chính xác: Đo kiểm các linh kiện quan trọng.

5. Ưu điểm và nhược điểm của máy đo 3D GOM

Ưu điểm:
✔ Độ chính xác cao, lên đến 0.005 mm.
✔ Phi tiếp xúc, không làm hỏng sản phẩm khi đo.
✔ Tốc độ đo nhanh, có thể quét hàng triệu điểm trong vài giây.
✔ Dễ dàng phân tích dữ liệu, so sánh với mô hình CAD nhanh chóng.
✔ Có thể đo các vật thể phức tạp, kể cả bề mặt có hình dạng tự do.

Nhược điểm:
✖ Chi phí đầu tư cao, do công nghệ tiên tiến.
✖ Yêu cầu điều kiện ánh sáng phù hợp để quét chính xác.
✖ Cần có phần mềm chuyên dụng để xử lý dữ liệu 3D.

6. Kết luận

Máy đo 3D GOM là một công cụ mạnh mẽ giúp kiểm tra và phân tích sản phẩm một cách nhanh chóng, chính xác, phù hợp với ngành công nghiệp cơ khí, ô tô, hàng không và sản xuất.
